5.12.2
Bedienung · Funkfernsteuerung

Funkfernsteuerung verbinden

Ohne Konto wird nichts gespeichert. Konto erstellen um den Nachweis zu sichern.

Voraussetzungen

  • Fahrzeug ist vorbereitet
  • Sender ist nicht geneigt

  1. 1.Schlüssel der Funkfernsteuerung (S2) einstecken und auf Stellung „I“ stellen.

    Sender führt einen Selbsttest durch.
    Display zeigt „LocControl starten...“ an.
    Warnton ertönt 6x im 1 s -Takt.
    Alle LED -Leuchten leuchten 3 Sek.
    Test erfolgreich beendet: Display zeigt „Stopp“ an.
    LED-Leuchte „Betrieb“ blitzt.
    LED-Leuchte „Fahrsperre“ blitzt.
    .LED-Leuchte «Funk» blinkt.

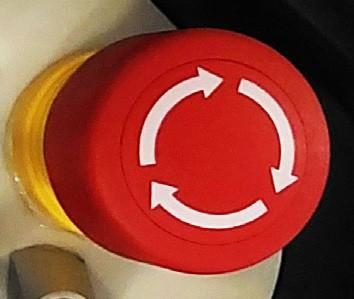

  2. 2–3.Not-Aus Taster (S1) drücken.

    Der Sender meldet sich beim Empfänger an.
    Warnton bleibt.

    Not-Aus Taster (S1) durch Drehen wieder lösen.

    Warnton hört auf.
    LED -Leuchte „Betrieb“ leuchtet
    LED -Leuchte „Fahrsperre“ blinkt
    LED -Leuchte “Funk» erlischt

  3. 4.Fahr- und Bremsschalter (S0) nach hinten ziehen.

    System geht vom Zustand „Stopp“ in den Zustand

    „Fahrsperre“.

    LED -Leuchte „Betrieb“ leuchtet.
    LED -Leuchte „Fahrsperre“ leuchtet.

  4. 5.Fahr- und Bremsschalter (S0) und Freigabeschalter (S10) gleichzeitig nach hinten ziehen.

    System geht in den Zustand „Betrieb“
    LED-Leuchte „Fahrsperre“ erlischt
    LED-Leuchte „Betrieb“ blitzt.

  5. 6–7.Not-Aus Taster (S1) drücken.

    System geht in den Zustand „Stop“.
    LED-Leuchte „Fahrsperre“ blitzt.
    LED-Leuchte „Betrieb“ blitzt.
    Display zeigt „Stopp“ an.

    Not-Aus Taster (S1) durch Drehen wieder lösen.

    LED -Leuchte „Betrieb“ leuchtet.
    LED -Leuchte „Fahrsperre“ blinkt.

  6. 8.Fahr- und Bremsschalter (S0) und Freigabeschalter (S10) gleichzeitig nach hinten ziehen.

    System geht in den Zustand „Betrieb“
    LED-Leuchte „Fahrsperre“ erlischt
    LED-Leuchte „Betrieb“ blitzt.

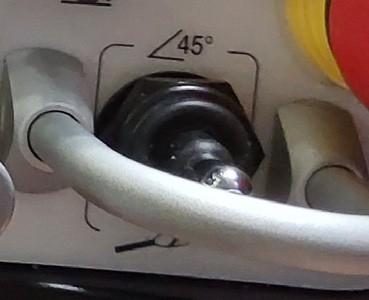

  7. 9.Schalter „Neigung überbrücken“ (S10) nach vorne drücken.

    System geht vom Zustand „Betrieb“ in den Zustand

    „Fahrsperre“.

    Nach Ablauf von 12s, wenn die LED-Leuchte

    „Betrieb“ leuchtet, ist die Freigabe wieder möglich.

    LED-Leuchte „Fahrsperre“ leuchtet.
    LED-Leuchte „Betrieb“ leuchtet.

  8. 10.Fahr- und Bremsschalter (S0) und Freigabeschalter (S10) gleichzeitig nach hinten ziehen.

    System geht in den Zustand „Betrieb“
    LED-Leuchte „Fahrsperre“ erlischt
    LED-Leuchte „Betrieb“ blitzt.
